實操分享——醫療設備零件加工方法
發布時間：2023-01-29
發布者：本站
瀏覽次數：1256

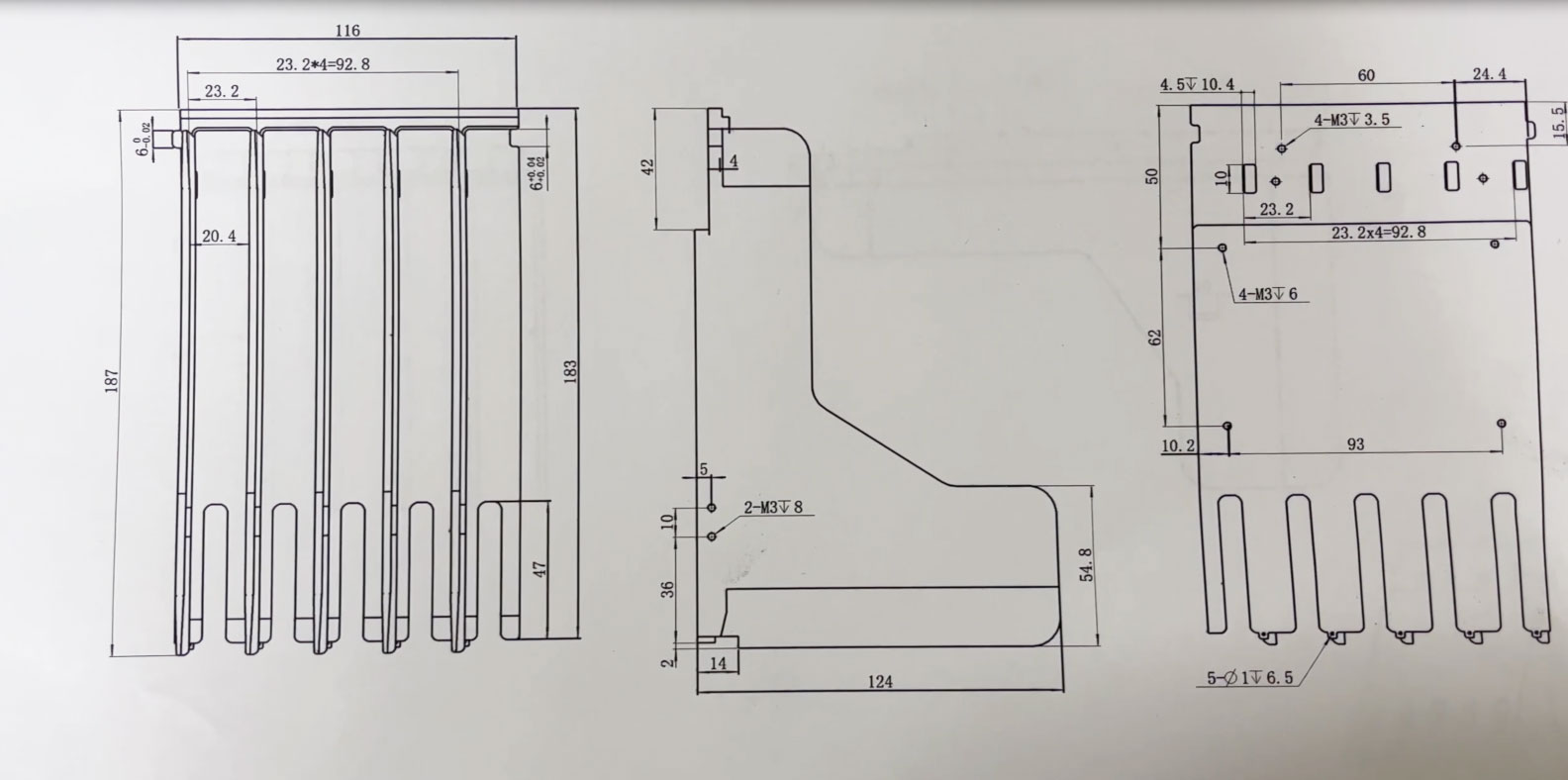

現在給大家介紹的產品是一個SDM樣本倉，用于客戶醫療設備上的一個重要部件，該產品難點在5個壁厚2.8mm，長179mm，高114mm的立柱薄片。
如果直接采用CNC加工側面會振刀，加工出來幾乎不能保證其GB1804/T1804-M和GB1804/T 1184-K公差，所以我們采用的加工方式將外形毛坯做大，將所有立柱薄片串聯封閉做輔助面體，以腔的形式加工防止側面振刀來解決側面很薄的問題，但是這個時候又會出現新問題，深腔加工不容易排屑，深腔寬度為20.4mm，腔深114mm，所以我們有輔助面上側面加工了幾個通孔，方便排屑和排水避免鋁屑內腔堆積。
最后加工出來保證壁厚尺寸2.8及位置尺寸，再使用線切割方式去掉外形輔助面，線割產品的輪廓外形面及CNC未加工位置實現了防止加工后的變形和振刀的目的。
