交叉孔加工是機械制造中的關鍵工藝，尤其在液壓閥體、發動機缸體、模具等精密零件中廣泛應用。

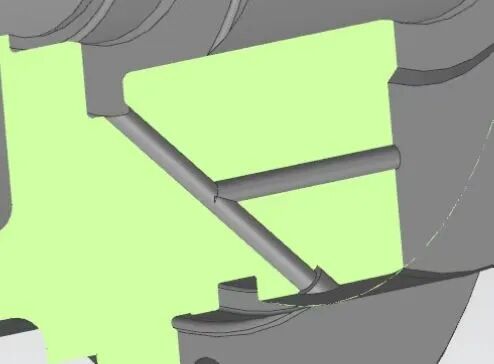

交叉孔指在工件內部，兩個或以上孔道在空間上相交貫通的孔系。我們平時使用的時候，對相交處的幾何形狀、毛刺控制、尺寸精度有極高要求。

交叉孔加工難點分析

第一點是刀具干涉與振動

難點：在加工第二個孔與第一個孔相交時，刀具側面會因進入已有孔腔而失去部分支撐，導致徑向受力不均，引發振動、讓刀，造成孔形不圓、位置偏移。

對精度影響：孔徑超差，相交區形成非預期曲面，影響密封面成型。

第二就是交叉處毛刺難以控制

難點：鉆頭穿透交叉點時，在出口邊緣（特別是相交棱線處）會產生難以預測的、堅硬的“羽毛狀”或“冠狀”毛刺。這些毛刺一旦脫落，將成為系統內的“金屬污染物”。

對質量影響：堵塞精密流道，劃傷配合表面，是液壓系統失效的主要誘因之一。

第三點是切屑排出困難

難點：在深孔或復雜交叉孔加工中，切屑容易在交叉腔室內纏繞、堆積，阻塞排屑通道。這不僅可能拉傷已加工表面，嚴重時會導致鉆頭扭斷。

對效率與安全影響：加工被迫中斷清理，刀具損耗加劇，甚至造成工件報廢。

第四點是冷卻液無法有效抵達切削區

難點：尤其在加工相交瞬間，冷卻液流道改變，難以充分沖刷鉆尖，導致切削熱積聚，刀具局部退火、快速磨損。

對工具壽命影響：刀具壽命大幅縮短，加工成本上升，尺寸一致性變差。

那么如何解決這些難點呢？

首先要對工藝順序進行優化

先小后大，先深后淺：優先加工小直徑孔或深孔，再加工與之交叉的大孔。這樣在加工大孔時，可以順便將小孔交叉口可能產生的毛刺去除大部分。

合理安排鉆孔與鉸孔/鏜孔工序：采用“鉆-擴-鉸”或“鉆-鏜”工藝，留出精加工余量，通過最后的精加工工序修正交叉處的幾何形狀并去除毛刺

其次要用專用刀具與先進技術應用
