常見五種無損探傷方法及優缺點

無損檢測就是指在檢查機械材料內部不損害或不影響被檢測對象 使用性能 , 不傷害被檢測對象內部組織的前提下，利用材料內部 結構異常 或缺陷存在引起的熱、聲、光、電、磁等反應的變化，以物理或化學方法為手段，借助現代化的技術和設備器材，對試件內部及表面的結構、狀態及缺陷的類型、數量、形狀、性質、位置、尺寸、分布及其變化進行檢查和測試的方法。

常見的無損探傷有哪些方法呢？

1、渦流無損檢測

原理是利用激磁線權圈使導電材料結構內部產生渦流電，用探測線圈測渦流電變化量，獲得材料缺陷信息。

優點：無需介質，檢測線圈不需要接觸檢測材料本身，檢測金屬工件表面反應快，靈敏度高，檢測環境要求低，

局限性：材料本身必須具具有導電性，只適用于檢測金屬表面缺陷，需要專業人員分析判斷，定制檢測方案，檢測成本高。

2、射線無損檢測

用 X射線或γ射線，穿透試件，以膠片作為記錄信息的器材的無損檢測方法，該方法是最基本的，應用最廣泛的一種非破壞性檢驗方法。

優點：精準成像直觀的俯視透視圖，檢測成像快，可以工件內部進行無損檢測成像，射線可以穿透較薄的工件檢測，通過穿透射線的衰減觀察圖像的局部差異。

局限性：受制于材料本身需具備密度差異，密度差異不明顯的材料則分析成像不精準，比如一些復合型材料金剛石復合片等，還受限于內部的影像相互重疊和隱藏，有時需要多次多角度拍攝和專業分析。檢測成本高，對人體有電離輻射危害。

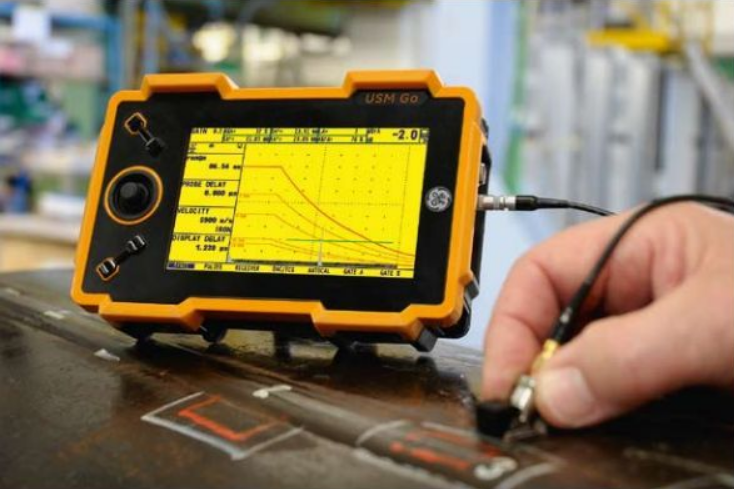

3、 簡稱超聲波檢測

主要利用了超聲波的強穿透性，較好的方向性，收集超聲波在不同介質中的反射，干涉波轉化為電子數字信號于屏幕上，實現無損探傷。

優點：不損害，不影響被檢對象使用性能，能對不透明材料內部結構精準成像，檢測適用范圍廣，適用于金屬、非金屬、復合材料等材料；缺陷定位較準確；對面積型缺陷敏感，靈敏度高，成本低、速度快、對人體、環境無害。

局限性：超聲波必須依靠介質，無法在真空中傳播，超聲波在空氣中易損耗散射，一般檢測需要借助連接檢測對象的耦合劑，常見的還有（去離子水）等介質。

4、滲透探傷

滲透檢測原理是基于液體的毛細現象，和固體染料在一定條件下的發光現象為基礎，進而進行對檢測工件表面缺陷分析判斷。在毛細作用下，經過一定時間，滲透劑可以滲入表面開口缺陷中；去除工件表面多余的滲透劑，經過干燥后，再在工件表面施涂吸附介質——顯像劑，測出缺陷的形貌及分布狀態。

優點：方便便宜，對檢測環境要求低，對材料物理化學性質無要求，對材料表面缺陷敏感。

缺點：成像不直觀，對材料內部缺陷無法判定。

5、磁粉無損檢測

是一種對檢測材料內部施加磁場使其磁化，然后在工件表面撒上磁粉觀察磁粉分布變化進而達到對材料缺陷分析判斷的方法。

優點：簡單直觀，成本低。

局限性：要求檢測材料具有鐵磁性，表面光滑，且只能檢測物體表面，近表面進行檢測，檢測范圍小，速度慢，對于材料內部缺陷無法精準判斷。滲透檢測有些材料有些有毒，對人體有危害。
