常用數控加工計算公式和最全螺紋標準

發布時間：2024-03-01 發布者：本站瀏覽次數：1247

國際標準-

一、擠牙絲攻內孔徑計算公式：-

公式：牙外徑－1/2×牙距-

例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mm-

M6×1.0＝6－(1/2×1.0)＝5.5mm-

例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mm-

M6×1.0＝6－(1.0÷2)＝5.5mm-

二、一般英制絲攻之換算公式：-

1英寸=25.4mm（代碼）-

例1：（1/4-30）-

1/4×25.4＝6.35(牙徑)-

25.4÷30＝0.846(牙距)-

則1/4-30換算成公制牙應為：M6.35×0.846-

例2：（3/16-32）-

3/16×25.4＝4.76(牙徑)-

25.4÷32＝0.79(牙距)-

則3/16-32換算成公制牙應為：M4.76×0.79-

三、一般英制牙換算成公制牙的公式：-

分子÷分母×25.4＝牙外徑（同上）-

例1：(3/8-24)-

3÷8×25.4＝9.525(牙外徑)-

25.4÷24＝1.058(公制牙距)-

則3/8-24換算成公制牙應為：M9.525×1.058-

四、美制牙換算公制牙公式：-

例：6-32-

6-32 (0.06+0.013)/代碼×6＝0.138-

0.138×25.4＝3.505（牙外徑）-

25.4÷32＝0.635（牙距）-

那么6-32換算成公制牙應為：M3.505×0.635-

1、孔內徑計算公式：-

牙外徑－1/2×牙距則應為：-

M3.505－1/2×0.635＝3.19-

那么6-32他內孔徑應為3.19-

2、擠壓絲攻內孔算法：-

下孔徑簡易計算公式1：-

牙外徑－（牙距×0.4250.475）/代碼＝下孔徑-

例1：M6×1.0-

M6－(1.0×0.425)＝5.575（最大下孔徑）-

M6－（1.0×0.475）＝5.525(最小)-

例2：切削絲攻下孔內徑簡易計算公式：-

M6－(1.0×0.85)＝5.15（最大）-

M6－(1.0×0.95)＝5.05(最小)-

M6－（牙距×0.860.96）/代碼＝下孔徑-

例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05-

五、壓牙外徑計算簡易公式：-

1．直徑－0.01×0.645×牙距（需通規通止規止）-

例1：M3×0.5＝3－0.01×0.645×0.5＝2.58(外徑)-

例2：M6×1.0＝6－0.1×0.645×1.0＝5.25(外徑)-

六、公制牙滾造徑計算公式：（飽牙計算）-

例1：M3×0.5＝3－0.6495×0.5＝2.68(車削前外徑)-

例2：M6×1.0＝6－0.6495×1.0＝5.35(車削前外徑)-

七、壓花外徑深度（外徑）-

外徑÷25.4×花齒距＝壓花前外徑-

例：4.1÷25.4×0.8(花距)＝0.13 壓花深度應為0.13-

八、多邊形材料之對角換算公式：-

1．四角形：對邊徑×1.414＝對角徑-

2．五角形：對邊徑×1.2361＝對角徑-

3．六角形：對邊直徑×1.1547＝對角直徑-

公式2：1．四角：對邊徑÷0.71＝對角徑-

2．六角：對邊徑÷0.866＝對角徑-

九、刀具厚度（切刀）：
材料外徑÷10+0.7參考值-

十、錐度的計算公式：-

公式1：（大頭直徑－小頭直徑）÷（2×錐度的總長）＝度數-

等于查三角函數值-

公式2：簡易-

（大頭直徑－小頭直徑）÷28.7÷總長＝度數-

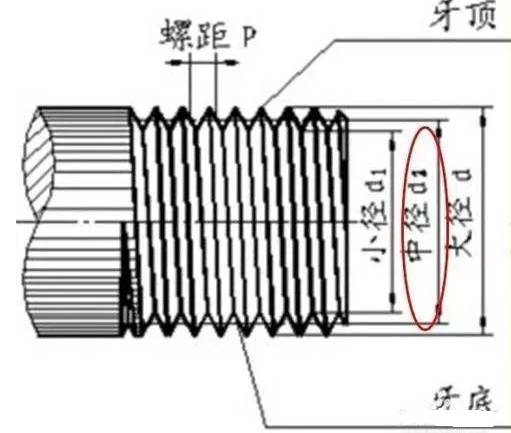

最全螺紋標準

UNC：統一粗牙螺紋

5/16：螺紋公稱尺寸，單位為英寸

18：螺距為1/18，即每英寸18牙

3A：公差等級，三級，外螺紋（B為內螺紋）

R.H：右旋

普螺紋與英制螺紋有何區別？

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸
最好的辦法是:量兩個螺紋尖的距離.如果是整數或小數是能被5整除的就是公制螺紋.如:1MM 1.5MM 1.75MM 2MM 2.5MM 3MM 3.5MM 4MM``'''''''

英制螺紋錐度問題

1、BSP是英制管螺紋。

不過，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是錐管螺紋，用于密封接合。BSP.PI.是平行管螺紋，用于密封接合，只有內螺紋，與BSP.Tr.的外螺紋嵌合。BSP.F.為平行管螺紋，用于一般的接合。

光知道BSP，可不能亂加工。最好再做詳細確認。要不然漏了油或者煤氣什么的，麻煩大了。
2、螺紋G與螺紋BSPP

一樣，均為英制圓柱管螺紋代號牙型角55度
3、英制螺紋有幾種？BSP螺紋的特點及表示法？

兩種，BSPP（管螺紋）和BSPT（55度角錐管螺紋，與美制60度角錐管螺紋NPT相對，互不兼容）

4、 G螺紋與Rp螺紋對比，哪些地方相同，哪些地方不同，兩者在用途上有區別嗎，能否通用。

G螺紋與Rp螺紋都是55°圓柱管螺紋。只是國別(組織)不同而產生了不同的代號而已。

G是中國、法國、前蘇聯、日本的代號；

PF是日本的代號；

BSP、BSPP是英國的代號；

R、K是德國的代號(R是內螺紋、K是外螺紋)；

TPYБ是前蘇聯的代號；

Rp是ISO的代號。

5、1/8 與NPT1/8螺紋有什么區別？

應該現在都是國標，不過NPT老標中叫Z，是60度用螺紋密封圓錐管螺紋，國標號GB/T12716-2002M，G是55度非螺紋密封圓柱管螺紋，國標號GB/T3707-2001

6、問英國標準管螺紋的英文代號是BSP嗎？它有沒有錐度的？

代號應該是Ｇ，圓柱管螺紋，沒有錐度

7、Rp 螺紋與G螺紋均表示圓柱管螺紋，兩者有何不同，能否相互代替使用。
另：Rp與Rb有何不同，能相互代替使用。

管螺紋

非螺紋密封的內外管螺紋,特征代號為G。

G1/2表示圓柱內管螺紋；

G1/2A表示圓柱外管螺紋。

用于螺紋密封的管螺紋。

Rp－－表示圓柱內管螺紋；

Rc－－表示圓錐內管螺紋；

R －－表示圓錐外管螺紋。

螺紋代號示例:

G1/2-LH表示非螺紋密封的左旋內螺紋，尺寸代號為1/2英寸。

RP和RB是不能交換使用的

因為一個是55度牙一個是60度牙

“英制螺紋”和“管螺紋”是不是就是一回事情？？

ZG是錐管的漢語拼音第一個字母。就是錐管螺紋的意思。3/4是四分之三英寸。是指管子的內徑是3/4英寸。

準確的來講它的內徑是19.05毫米，但這是老標準，現在已經不用了。現在的國標規定ZG3/4″螺紋內徑是20毫米。

它的表示方法應該是：ZG3/4″。其中（″）是英寸的代表符號。

一英寸等于25.4毫米。一英寸等于8應分。3/4的來歷是6/8=3/4。俗稱6分。

同樣ZG1/2″螺紋的管子內徑≈15毫米。俗稱4分。

ZG1″螺紋的管子內徑≈25毫米。俗稱1寸。

ZG11/2″螺紋的管子內徑≈32毫米。俗稱1寸半。

錐管螺紋只用于液壓系統連接；而管螺紋G3/4″只用于水管連接。錐管螺紋與管螺紋極為相似，區別只在錐度上。

管螺紋都是英制的！！！！！
